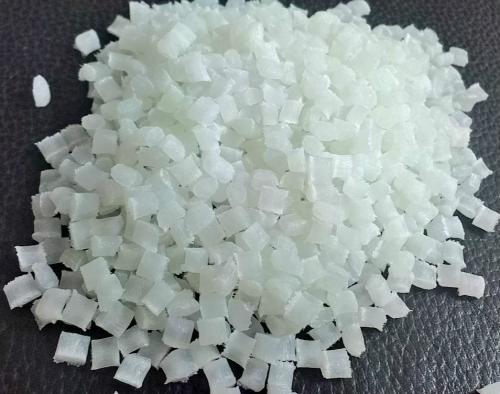

PA610塑料產品之模具的零件組成
人氣：
發表時間：2022-12-30 14:40:41
塑料產品之模具的零件組成
1、組成
吹塑模、鑄塑模和熱成型模的結構較為簡單。
壓塑模、注塑模和傳塑模結構較為復雜,構成這類模具的零件也較多。
基本零件有:
①成型零件,包括凹模、凸模、各種成型芯,都是成型制品內、外表面或上、下端面、側孔、側凹和螺紋的零件。
②支承固定零件,包括模座板、固定板、支承板、墊塊等,用以固定模具或支承壓力。
③導向零件,包括導柱和導套,用以確定模具或推出機構運動的相對位置。
④抽芯零件,包括斜銷、滑塊等,在模具開啟時用以抽出活動型芯,使制品脫模。
⑤推出零件,包括推桿、推管、推塊、推件板、推件環、推桿固定板、推板等,用以使制品脫模。
2、常用模座零件作用
定模座板(面板):將前模固定在注塑機上.
流道板(水口板):開模時去除廢料柄,使其自動脫落(三板模).
定模固定板(A板):成型產品前模部分.
動模固定板(B板):成型產品后模部分.
墊塊:模腳,它的作用是讓頂板有足夠的活動空間.
推板:開模時通過頂桿、頂塊、斜頂等推出零件將產品從模具中推出.
動模座板(底板):將后模固定在注塑機上.
導柱和導套:起導向定位作用,輔助前后模開模、和模與基本定位.
支撐柱(撐頭):提高B板的強度,有效避免長期生產導致B板變形.
??????
吹塑模、鑄塑模和熱成型模的結構較為簡單。
壓塑模、注塑模和傳塑模結構較為復雜,構成這類模具的零件也較多。
基本零件有:
①成型零件,包括凹模、凸模、各種成型芯,都是成型制品內、外表面或上、下端面、側孔、側凹和螺紋的零件。
②支承固定零件,包括模座板、固定板、支承板、墊塊等,用以固定模具或支承壓力。
③導向零件,包括導柱和導套,用以確定模具或推出機構運動的相對位置。
④抽芯零件,包括斜銷、滑塊等,在模具開啟時用以抽出活動型芯,使制品脫模。
⑤推出零件,包括推桿、推管、推塊、推件板、推件環、推桿固定板、推板等,用以使制品脫模。
2、常用模座零件作用
定模座板(面板):將前模固定在注塑機上.
流道板(水口板):開模時去除廢料柄,使其自動脫落(三板模).
定模固定板(A板):成型產品前模部分.
動模固定板(B板):成型產品后模部分.
墊塊:模腳,它的作用是讓頂板有足夠的活動空間.
推板:開模時通過頂桿、頂塊、斜頂等推出零件將產品從模具中推出.
動模座板(底板):將后模固定在注塑機上.
導柱和導套:起導向定位作用,輔助前后模開模、和模與基本定位.
支撐柱(撐頭):提高B板的強度,有效避免長期生產導致B板變形.
??????
