產(chǎn)品列表
推薦文章
相關(guān)技術(shù)
相關(guān)應(yīng)用
金牌供應(yīng)商 品質(zhì)首選
- 天津谷騏科技有限公司
- 地址：天津市和平區(qū)衛(wèi)津路財(cái)富大廈B11層
- m.sh-ruijin.com
高韌性低吸水率 PA610 尼龍
人氣：
發(fā)表時(shí)間：2023-01-03 15:42:20

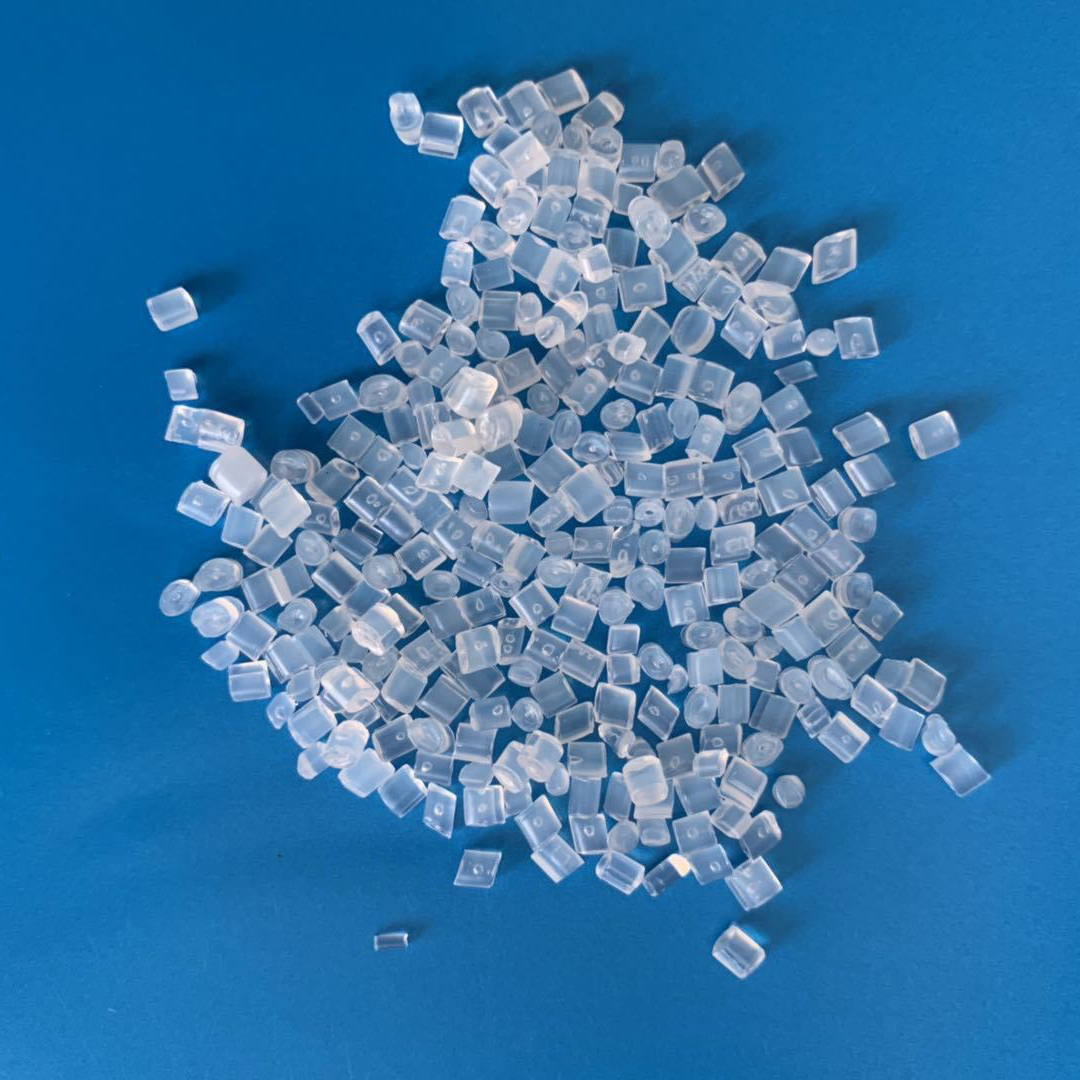

PA610
中文名稱：
聚癸二酰己二胺
原料特性：
相對(duì)密度較小，吸水性低于尼龍66（PA66）和尼龍6（PA6）《也就是所說的單6跟雙6》，尺寸穩(wěn)定性好，成型加工容易。機(jī)械強(qiáng)度近于PA66跟PA6。能耐強(qiáng)堿，比雙6和單6更耐普通弱酸，但易溶于甲酸中。
成型條件與注意事項(xiàng)：
可采用注射、擠出和噴涂等方法成型。加工前樹脂需在80—100°C下干燥，加工溫度范圍比尼龍66寬。注射成型溫度為230—260°C，壓力為68.6—137.2Mpa。模具溫度60—90°C，擠出成型溫度為225—270°。
產(chǎn)業(yè)應(yīng)用及其產(chǎn)品：
PA610 廣泛用于機(jī)械制造、汽車、拖拉機(jī)中做齒輪、軸承、襯墊、密封材料、儲(chǔ)油容器、輸油管，紡織機(jī)械零件、繩索、鬃絲、銀鋅電池殼等。
| NO. | ITEM | TEST METHODS | TEST CONDITION | UNIT | Typical value | ||
| H6325L | |||||||
| Physical Propertids | |||||||
| 1 | Density | GB/T1033 | 23ºC | -- | 1.08 | ||
| ISO1183 | |||||||
| 2 | Molding shrinkage | GB/T 15585 | ‐ | % | 1.3 | ||
| 3 | Shore hardness | GB/T2411 | ‐ | D | 82 | ||
| ISO2039 | |||||||
| 4 | Melting point | GB/T 4608 | ‐ | ºC | 215 | ||
| ISO3146 | |||||||
| Mechanical Propertie | |||||||
| 5 | Tensile strength | GB/T 1040 | 50mm/min | - | ≥59 | ||
| ISO527 | |||||||
| 6 | Flexural strength | GB 9341 | 2mm/min | Mpa | ≥81 | ||
| ISO178 | |||||||
| 7 | Flexural Module | GB /T9341 | 2mm/min | Mpa | 2300 | ||
| ISO178 | |||||||
| Remark | |||||||
關(guān)于高韌性低吸水率 PA610 尼龍的信息，請(qǐng)撥打免費(fèi)電話：4008-118-928 進(jìn)行溝通咨詢，技術(shù)手機(jī)同微信：18621317168 歡迎你的來電交流！
