无码av导航,美女露出奶头无遮挡图片,日本无码成人A片免费网站

產(chǎn)品列表

關(guān)于透明尼龍基本介紹：改性制備、加工注塑、應(yīng)用

人氣：發(fā)表時(shí)間：2022-12-30 14:15:56

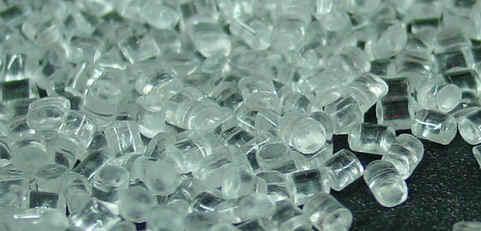

透明尼龍是一種綜合性能優(yōu)異的高分子材料。它不僅具有機(jī)械強(qiáng)度高、熱穩(wěn)定性好、優(yōu)異的耐腐蝕性等優(yōu)點(diǎn)，還具有容易成型加工、尺寸穩(wěn)定性、線膨脹系數(shù)小、性價(jià)比高、電絕緣性和耐老化性優(yōu)異、無(wú)毒、無(wú)臭，易與其它非晶或半晶聚酷胺形成合金等優(yōu)點(diǎn)。

它一方面透明性優(yōu)異（透明性甚至超過(guò)PC，接近PMMA)，另一方面在耐環(huán)境應(yīng)力開(kāi)裂、耐油性溶劑、耐抓傷、耐磨損等方面比一般的透明聚合物材料（如PS、PC、PMMA等）更為優(yōu)越。

一、改性制備

由于尼龍屬于半結(jié)晶性聚合物，通常呈現(xiàn)白色半透明狀，要想生產(chǎn)出來(lái)的尼龍具備很高的透光率，可從三個(gè)方面考慮：

（1)降低聚酷胺的結(jié)晶能力，從而得到非晶產(chǎn)品；

（2)減小晶區(qū)晶體的尺寸，使晶體的直徑小于可見(jiàn)光波波長(zhǎng)，運(yùn)種方法又被稱為微晶化法；

（3)通過(guò)共混、共聚等方法來(lái)對(duì)聚酷胺進(jìn)行改性，來(lái)調(diào)節(jié)非晶區(qū)和晶區(qū)的折射率，使他們具有相同的折光指數(shù)。

二、加工注塑以及注意事項(xiàng)

透明尼龍的注塑加工溫度為300--315 ℃，成型加工時(shí)，需嚴(yán)格控制機(jī)筒溫度，熔體溫度太高會(huì)因降解而導(dǎo)致制品變色，溫度太低會(huì)因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會(huì)因結(jié)晶而使制品的透明度降低。

熔斑、銀紋、裂紋聚苯乙烯、有機(jī)玻璃的透明尼龍制件，有時(shí)候透過(guò)光線可以看到一些閃閃發(fā)光的細(xì)絲般的銀紋，這些銀紋又稱爍斑或裂紋。這是由于拉應(yīng)力的垂直方向產(chǎn)生了應(yīng)力，使用權(quán)聚合物分子發(fā)重型流動(dòng)取向而與未取向部分折完率差異表現(xiàn)出來(lái)。

解決方法：

（1）改善流道及型腔排氣狀況。

（2）清理射嘴、流道和澆口可能的堵塞。

（3）增加注射壓力，降低注射速度。

（4）消除氣體及其它雜質(zhì)的干擾，對(duì)塑料充分干燥。

（5）降低料溫，分段調(diào)節(jié)料筒溫度，適當(dāng)提高模溫。

（6）增加或減少預(yù)塑背壓壓力，減少螺桿轉(zhuǎn)速。

（7）縮短成型周期，脫模后可用退火方法消除銀紋：對(duì)聚苯乙烯在78℃時(shí)保持15分鐘，或50℃時(shí)保持1小時(shí)，對(duì)聚碳酸酯，加熱到160℃以上保持?jǐn)?shù)分鐘。

三、應(yīng)用

透明尼龍現(xiàn)在已經(jīng)廣泛應(yīng)用于燃料和油的周圍機(jī)械部件和電氣機(jī)械部件等（如打火機(jī)油槽、流量計(jì)套、過(guò)濾器蓋、濾杯、斷路器和高壓開(kāi)關(guān)殼體等），尤其是在精密光學(xué)儀器、耐壓視窗、觀察鏡、特種燈具外罩、食品包裝薄膜、高檔體育器材等領(lǐng)域的應(yīng)用是其他材料所無(wú)法替代的。除此之外，透明尼龍?jiān)诩译娚弦矐?yīng)用廣泛，比如在熱水壺水尺、嬰兒食品料理機(jī)、嬰兒餐勺、咖啡豆、牛奶容器、多功能料理機(jī)等廚房電器上的應(yīng)用。

關(guān)于關(guān)于透明尼龍基本介紹：改性制備、加工注塑、應(yīng)用的信息，請(qǐng)撥打免費(fèi)電話：4008-118-928 進(jìn)行溝通咨詢，技術(shù)手機(jī)同微信：18621317168 歡迎你的來(lái)電交流！

上一篇：關(guān)于改性尼龍(pa)及其阻燃改性pa 下一篇：你知道么？電動(dòng)工具外殼材料可以選用增強(qiáng)尼龍呦！
