產(chǎn)品列表
推薦文章
相關(guān)技術(shù)
相關(guān)應(yīng)用
金牌供應(yīng)商 品質(zhì)首選
- 天津谷騏科技有限公司
- 地址：天津市和平區(qū)衛(wèi)津路財富大廈B11層
- m.sh-ruijin.com
PA1010尼龍管的生產(chǎn)工藝進行詳細(xì)介紹
人氣：
發(fā)表時間：2022-12-30 14:15:03
由于尼龍樹脂易吸水，為了不影響尼龍制品的力學(xué)性能、化學(xué)性能、電性能和熱性能，因此在尼龍材料成型管材之前，應(yīng)先對尼龍樹脂進行干燥處理。為了有效的防止干燥后的尼龍樹脂在干燥后再次吸濕，擠出機應(yīng)安裝干燥式料斗， 成型尼龍管材的擠出機一般為單螺桿擠出機。
下面對PA6和PA66以及PA1010尼龍管的生產(chǎn)工藝進行詳細(xì)介紹。
一、干燥條件：壓力≤1333Pa,溫度為80-120℃，料層厚度＜25mm,時間為10-16h。為了提高干燥效率，防止干燥過程中尼龍樹脂氧化變色，最好采用真空干燥方式。
二、成型尼龍管材的擠出機一般為單螺桿擠出機，為了有效的防止干燥后的尼龍樹脂在干燥后再次吸濕，擠出機應(yīng)安裝干燥式料斗，擠出機的螺桿應(yīng)為突變型螺桿，螺桿結(jié)構(gòu)可以是全螺紋型，也可以是帶有混煉頭的形式，能夠起到加強混煉效果的作用。螺桿的L/D應(yīng)＞25，加料段與計量段長度基本相同，中間的壓縮段為3-4個螺距，壓縮比為3.0-4.0。 由于尼龍熔體粘度低，考慮成型的需要，在機頭口模的設(shè)計中，要采用較大的拉伸比，尼龍管材的拉伸比為1.4-3.0。
若尼龍管直徑較小，物料從機頭擠出后可垂直或水平直接進入冷卻水槽，若為大直徑管材應(yīng)采用真空定徑法定徑，經(jīng)水冷卻后牽出。尼龍管材額牽引裝置應(yīng)選用與管材接觸面積較大的履帶式牽引機。
成型尼龍管材管材中，擠出機機頭溫度的設(shè)定應(yīng)考慮：
1、為了提高固體輸送效率及提高排氣性，加料段溫度應(yīng)接近尼龍樹脂的熔點；
2、壓縮段要保證尼龍樹脂熔融，設(shè)定溫度應(yīng)高于尼龍樹脂熔點10-30℃；
3、計量段要保證熔體各部分流動均勻，粘度一致，擠出量溫度，設(shè)定溫度高于熔點10-30℃；
4、機頭口模溫度應(yīng)低于計量段，以保證定型的穩(wěn)定性。

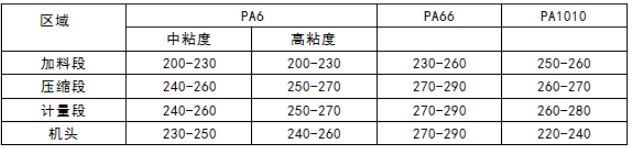

下面是PA6和PA66以及PA1010常用的擠出成型溫度表：
下面對PA6和PA66以及PA1010尼龍管的生產(chǎn)工藝進行詳細(xì)介紹。
二、成型尼龍管材的擠出機一般為單螺桿擠出機，為了有效的防止干燥后的尼龍樹脂在干燥后再次吸濕，擠出機應(yīng)安裝干燥式料斗，擠出機的螺桿應(yīng)為突變型螺桿，螺桿結(jié)構(gòu)可以是全螺紋型，也可以是帶有混煉頭的形式，能夠起到加強混煉效果的作用。螺桿的L/D應(yīng)＞25，加料段與計量段長度基本相同，中間的壓縮段為3-4個螺距，壓縮比為3.0-4.0。 由于尼龍熔體粘度低，考慮成型的需要，在機頭口模的設(shè)計中，要采用較大的拉伸比，尼龍管材的拉伸比為1.4-3.0。
若尼龍管直徑較小，物料從機頭擠出后可垂直或水平直接進入冷卻水槽，若為大直徑管材應(yīng)采用真空定徑法定徑，經(jīng)水冷卻后牽出。尼龍管材額牽引裝置應(yīng)選用與管材接觸面積較大的履帶式牽引機。
成型尼龍管材管材中，擠出機機頭溫度的設(shè)定應(yīng)考慮：
1、為了提高固體輸送效率及提高排氣性，加料段溫度應(yīng)接近尼龍樹脂的熔點；
2、壓縮段要保證尼龍樹脂熔融，設(shè)定溫度應(yīng)高于尼龍樹脂熔點10-30℃；
3、計量段要保證熔體各部分流動均勻，粘度一致，擠出量溫度，設(shè)定溫度高于熔點10-30℃；
4、機頭口模溫度應(yīng)低于計量段，以保證定型的穩(wěn)定性。
下面是PA6和PA66以及PA1010常用的擠出成型溫度表：
關(guān)于PA1010尼龍管的生產(chǎn)工藝進行詳細(xì)介紹的信息，請撥打免費電話：4008-118-928 進行溝通咨詢，技術(shù)手機同微信：18621317168 歡迎你的來電交流！
上一篇：高鐵列車上可能會用到的塑料復(fù)合材料
下一篇：水分對尼龍原料性能的影響挺大的
